超级管理员发表于2022-10-29 22:17:08溪洛渡水电站是金沙江下游四个巨型水电站中最大的一个， 年发电量位居世界第三，是中国仅次于三峡工程的第二大水电站。
为了研究施工面貌状态下及开挖后揭示的地质条件下， 水电站相 应的构造设计及基础处理措施，拱坝及坝基整体的安全性， 力震公司受中国水电顾问集团成都勘测设计研究院委托，与清华大学水利水电 工程系合作，开展了溪洛渡拱坝三维非线性有限元精细模型整体仿真 分析。根据溪洛渡拱坝实际开挖的地质、地形资料和大坝体形结构设 计、建基面开挖及基础处理设计， 建立精细有限元计算分析模型， 对 拱坝基础、拱坝结构及基础处理措施等开展整体仿真分析。
项目采用全六面体单元建立溪洛渡超大模型(6,632,192 个单元， 6,893,485 个节点，2000 多万自由度)， 实现大坝分层、整体、多工 况、多场作用下的应力精细模拟和拱坝受超载作用开裂破坏分析。该项目交付的 2000 万自由度的计算规模已经远远超过国内外同 类型软件。

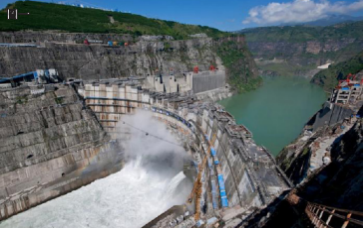

■图一：溪洛渡水电站
■图二：计算网格图(整体图)
■图三：基础最大主应力图
